Composizione impianto

Impianto di aspirazione per polveri derivanti da lavorazioni meccaniche su materiali compositi, effettuate su centro di lavoro CNC a 5 assi. L'installazione, conforme alla direttiva macchine 2006/42/CE ed alla direttiva ATEX 2014/34/UE, è composta da:

depolveratore a controlavaggio a cartucce
ventilatore centrifugo direttamente accoppiato
collettore aspirante e camino di espulsione in atmosfera

Configurazioni analoghe possono essere adottate per l'aspirazione e filtrazione di polveri di vetroresina, fibre di vetro, resine epossidiche, ecc..., derivanti da lavorazioni di taglio, contornatura, carteggiatura, ... Resta da definire di volta in volta, in base alle particolari esigenze, quale sia il sistema di captazione delle polveri più idoneo: segregazione totale, adozione di aspirazioni localizzate fisse o mobili, ecc...

Immagini

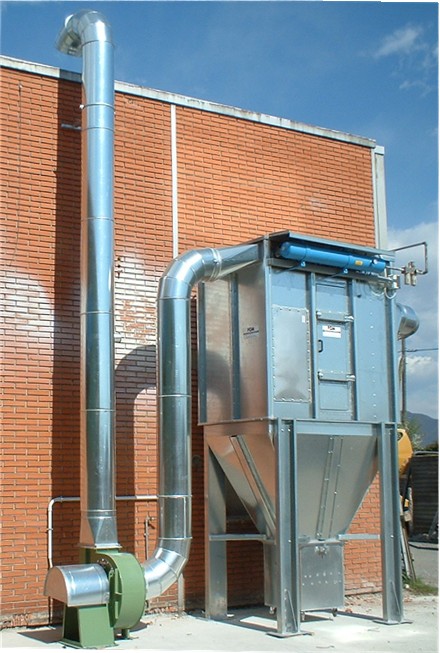

Depolveratore a cartucce posizionato esternamente allo stabilimento, completo di ventilatore centrifugo. Lo scarico delle polveri avviene nel barilotto di raccolta collegato alla tramoggia. I setti filtranti sono protetti dal flusso di aria grezza in ingresso da una camera di calma; il depolveratore è dotato di portello cedevole antiscoppio.

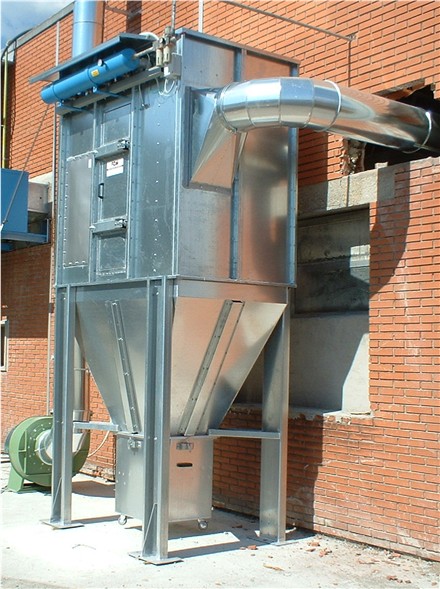

gruppo filtrante a cartucce per polveri di compositi

Il sistema di controlavaggio ad aria compressa delle cartucce dispone di un pressostato differenziale che provvede all'attivazione solo quando il livello di accumulo polveri supera la soglia impostata, permettendo un risparmio di energia.

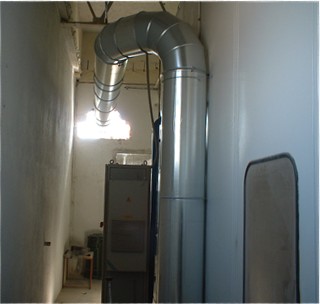

Collettore aspirante, realizzato in lamiera zincata, posizionato esternamente alla carenatura del macchinario CNC

Zona interna del macchinario CNC.
