Composizione impianto

Impianto di aspirazione per mobilificio, composto da due linee aspiranti:

- linea 1 con silo di stoccaggio per trucioli e segatura:

silo di stoccaggio rettangolare
ventilatore centrifugo direttamente accoppiato in versione silenziata
tubazione aspirante diramata all'interno del laboratorio a presidio delle varie macchine utensili
sistema di rilevazione e spegnimento scintille nei condotti

- linea 2 con depolveratore per polveri di carteggiatura:

depolveratore a controlavaggio con barilotti di raccolta polveri
ventilatore centrifugo direttamente accoppiato ad alto rendimento
tubazione aspirante diramata all'interno del laboratorio al servizio di calibratrice e levigatrici a nastro
sistema di rilevazione e spegnimento scintille nei condotti

Immagini

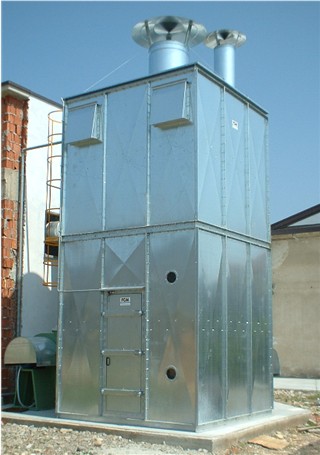

silo di stoccaggio rettangolare con ventilatore centrifugo

silo di stoccaggio rettangolare appartenente alla linea 1, per l'aspirazione e filtrazione di scarti grossolani (trucioli e segatura) derivanti dalla lavorazione del legno su macchine utensili.

Il silo è completo di sistema antincendio.

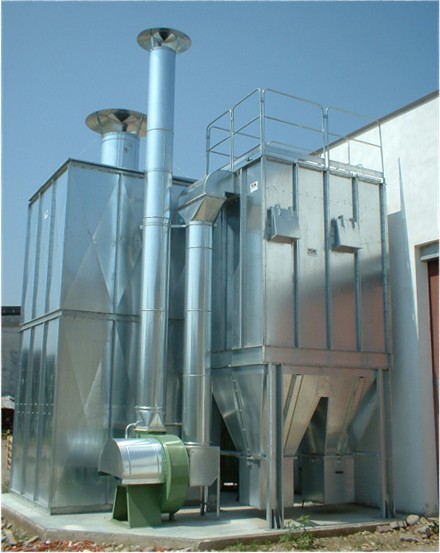

depolveratore con barilotti di scarico collegato a ventilatore

Depolveratore a controlavaggio appartenente alla linea 2 "polverino", con accesso alle maniche filtranti dall'alto, completo di parapetto sulla sommità.

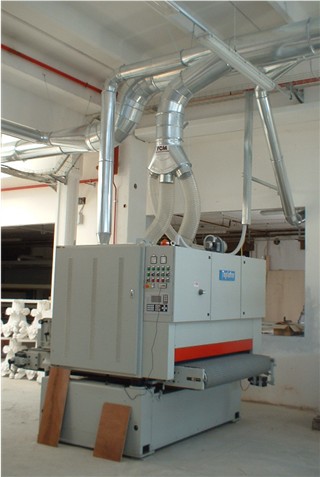

tubazioni aspiranti interne collegate a calibratrice

Tubazioni aspiranti diramate all'interno dello stabilimento.

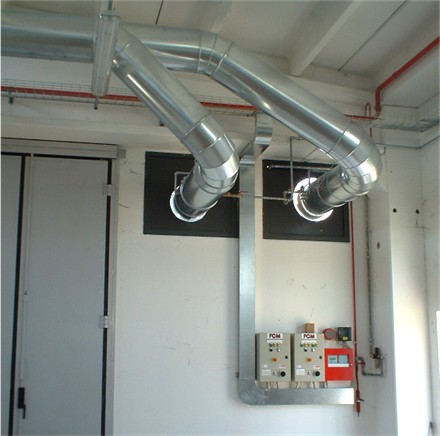

sistema rilevazione e spegnimento scintille con centralina di comando

Sistema di rilevazione e spegnimento scintille applicato ad entrambe le linee aspiranti, con relativi quadri di gestione impianto.
