Descrizione
La cabina di verniciatura viene impiegata per captare le particelle di vernice che non vengono depositate sul pezzo in lavorazione (over-spray), così come i solventi liberati, in modo da garantire che l'operatore stazioni in una zona sicura (ovvero con concentrazione di sostanze pericolose al di sotto delle soglie limite TLV). Questo viene realizzato attraverso l'impiego di una parete aspirante posta frontalmente al pezzo in lavorazione (cabina di verniciatura a flusso orizzontale od obliquo), o sotto il pezzo (cabine a flusso verticale). Successivamente la massa di aria e inquinati aspirata viene depurata con sistemi misti umido - secco ed espulsa in atmosfera.
In particolare la cabina è dotata di una pompa di ricircolo dell'acqua che provvede ad alimentare costantemente il velo d'acqua e gli stadi di abbattimento ad umido alloggiati nel retro del velo stesso. Sulla sommità è posto un separatore di gocce (atto a trattenere le particelle di acqua in sospensione nel flusso depurato) ed un ultimo stadio di abbattimento a secco.
Le cabine di verniciatura a velo d'acqua possono essere:- in versione aperta, ovvero l'aria aspirata viene prelevata dall'ambiente in cui è posta la cabina
- pressurizzate, in questo caso la cabina forma un locale a se stante, con un sistema di immissione di aria (filtrata e riscaldata)
Caratteristiche
La nostra produzione include cabine di verniciatura a velo d'acqua a flusso orizzontale-obliquo pressurizzate o aperte, alcune caratteristiche salienti ed accessori:
- per cabine aperte- costruzioni in acciaio zincato o acciaio inox
- cabine ad acqua con sistema di abbattimento a 4 stadi (umido - secco)
- pompa di ricircolo acqua posta esternamente
- saracinesche per la regolazione della portata d'acqua al velo ed agli stadi di abbattimento intermedi, poste all'esterno della cabina per un agevole regolazione
- filtro in aspirazione in acciaio inox posto esternamente onde consentire una agevole manutenzione
- separatori di gocce in PVC o acciaio inox
- realizzazioni con vasca incorporata nella cabina, o con vasca interrata
- prolunghe laterali con profondità a scelta
- quadro di comando con plafoniere di illuminazione
- per cabine pressurizzate
- configurazione standard o su misura (per dimensioni, altezze, forma ...)
- realizzazione della pannellatura del locale fuori polvere con pannelli coibentati, completa di porte scorrevoli ed uscite di emergenza
- realizzazione della zona di verniciatura e di una separata zona di appassimento (entrambe pressurizzate)
- posizionamento del pressurizzatore su tetto del locale o a parete
- pressurizzatore completo di batteria riscaldante acqua-aria
- quadro di comando con sistema di regolazione continua della temperatura nel locale pressurizzato
- pressostati per l'indicazione di eccessivo intasamento dei setti filtranti
Immagini
Di seguito sono riportate alcune fotografie di cabine di verniciatura, fare click sull'immagine per ingrandirla.

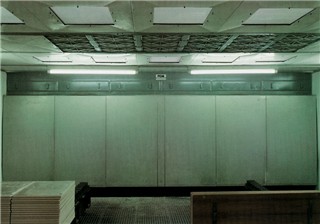

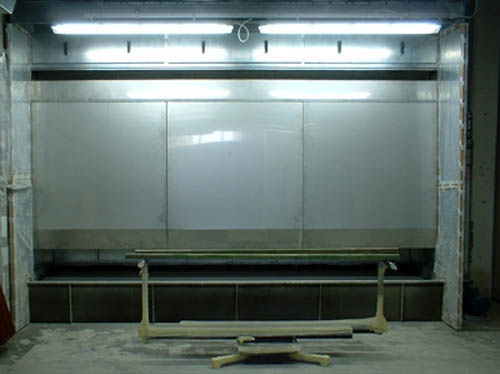

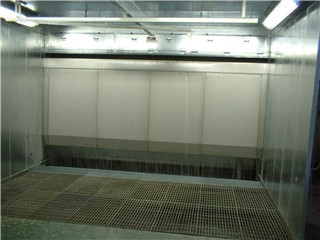

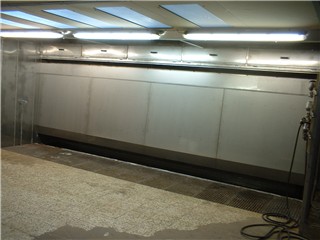

cabina di verniciatura ad acqua con velo e pannellatura in acciaio inox, vasca interrata con grigliato

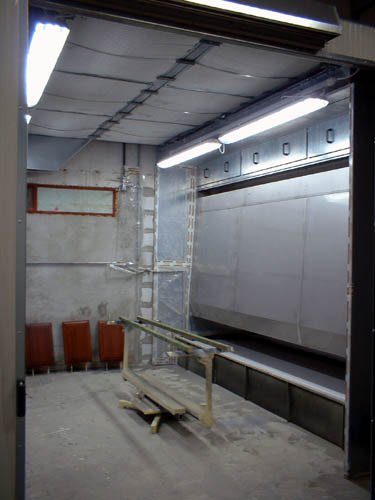

cabina di verniciatura a velo d'acqua da 6m pressurizzata, vista interna e della copertura

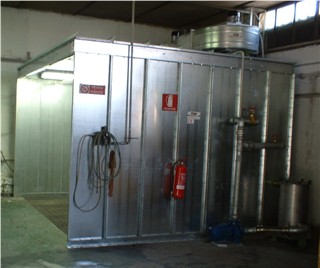

cabina di verniciatura a velo d'acqua in versione aperta con prolunghe laterali, filtro e pompa di ricircolo esterni; vasca interrata con grigliato calpestabile

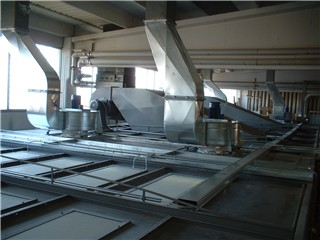

cabina di verniciatura pressurizzata a velo d'acqua, con vasca esterna, in vista il plenum di immissione e filtrazione aria.

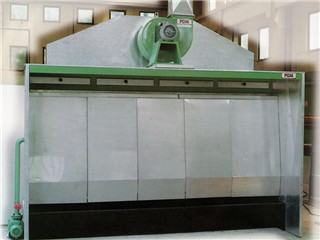

cabina di verniciatura ad acqua in versione aperta, con vasca incorporata
